لوپ فلزیاب چیست؟

کویل یا لوپ فلزیاب بخش اصلی از دستگاه های فلزیاب، طلایاب و گنج یاب می باشد. شکل لوپ دایره یا بیضی شکل می باشد. کارایی لوپ فلزیاب به این صورت است که یک میدان مغناطیسی تولید می کند و اشیاء فلزی را در محیط اطراف دنبال می کند. این اتصال توسط یک کابل بین لوپ و دستگاه فلزیاب انجام می گیرد. این دستگاه معمولا دارای دو مجموعه داخلی شامل سیم های پیچیده شده، یک کویل فرستنده و یک کویل دریافتی است. اندازه، عمق، شکل و اندازه لوپ فلزیاب باعث تغییر نتیجه کاوشگری و گنج یابی می شود.



لوپ فلزیاب چیست؟ 09014444903
لوپ فلزیاب چیست؟
فروش فلزیاب و طلایاب در نوین فلزیاب 09014444903

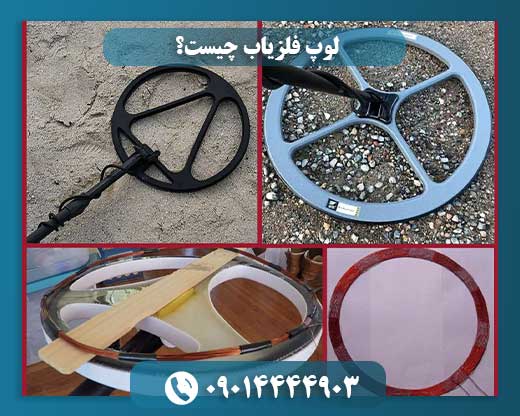

دسته لوپ فلزیاب

لوپ های فلزیاب به چندیدن دسته متفاوت تقسیم می شوند. این گونه نیست که بتوان از یک لوپ برای هر مدل فلزیابی استفاده کرد. برای تشخیص مناسب ترین لوپ برای فلزیاب شناختن انواع فلزیاب و انواع لوپ و ویژگی هرکدام ضروری است.

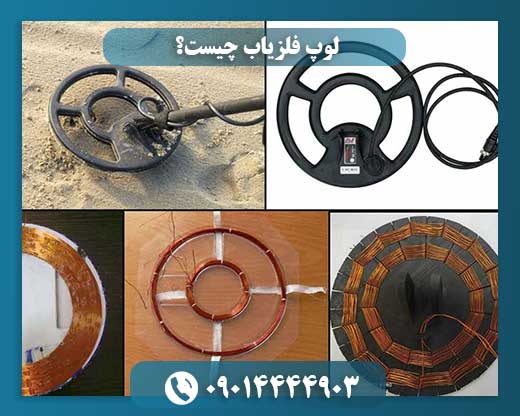

تعریف لوپ یا سیم پیچ جستجوگر

در تعریف ساده لوپ همان آنتن و یا سنسور دستگاه فلزیاب می باشد که وجود فلز را حس می کند و ساختار آن متشکل از چند دور سیم مسی است که در اشکال گوناگون به دور یک هسته هوا پیچیده می شود.

میدان مغناطیسی به وسیله لوپ منتشر می شود و در خاک نفوذ می کند. اگر میدان از آهن یا فلزات با ارزش همچون طلاء عبور کند، یک جریان ضعیف در فلز ایجاد می نماید. این جریان متقابلا میدان مغناطیسی تولید می کند که از همان سیم پیچ (در لوپ های مونو با یک سیم پیچ) یا سیم پیچ دیگر در سر فلزیاب عبور می کند و سیگنال ضعیفی را در لوپ ایجاد می کند.

پس از دریافت این سیگنال که توان آن بسیار اندک می باشد، قطعات الکترونیکی و آی سی های تقویت کننده (آپ امپ) وارد عمل می شوند و این سیگنال را تقویت و آشکار می کنند.



لوپ فلزیاب چیست؟ 09014444903
لوپ فلزیاب چیست؟
فروش فلزیاب و طلایاب در نوین فلزیاب 09014444903

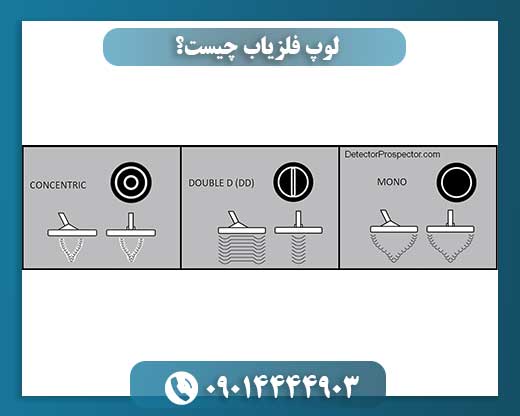

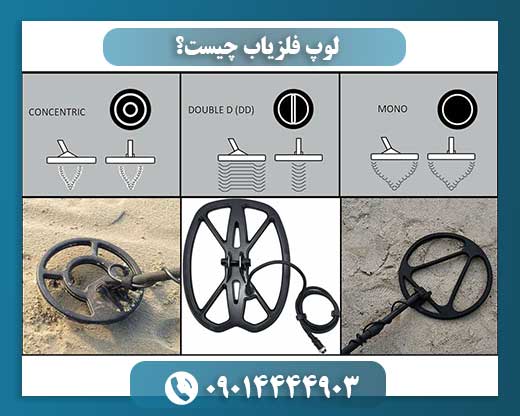

معرفی انواع لوپ یا سیم پیچ جستجوگر در دستگاه های فلزیاب

در طراحی دستگاه‌های فلزیاب طرح‌های گوناگونی به صورت ابتکاری و یا قراردادی مورد استفاده قرار می گیرند که پرکاربردترین آن‌ها عبارتند از:



سیم پیچ‌های مونو (MONO coil)

لوپ های مونو یکی از محبوب ترین سیم پیچ ها در بین سازندگان دستگاه های فلزیاب پالسی می باشد و می توان گفت در اکثر فلزیاب های PI از این مدل لوپ برای کاوش استفاده می شود. در لوپ های مونو مقداری سیم مسی به قطر دلخواه (معمولا 45 و 35 یا 25 سانتی متری) به دور یک هسته هوا (خالی) به صورت تخت و یا روی یکدیگر پیچیده می شود. لازم به ذکر است در صورت ساخت سیم پیچ به صورت تخت می توان پایداری بیشتر و عمق نفوذپذیری بالاتر را در دستگاه فلزیاب انتظار داشت.

  1. مزایا: سادگی ساخت، پوشش دهی خوب و حساسیت کم نسبت به ذرات خاک
  2. معایب: حساسیت کمتر به اجسام کوچک، مشکل وزن سیم پیچ و حفظ تعادل در لوپ های سایز بزرگ در هنگام کاوش



لوپ فلزیاب چیست؟ 09014444903
لوپ فلزیاب چیست؟
فروش فلزیاب و طلایاب در نوین فلزیاب 09014444903



سیم پیچ‌های هم مرکز (concentric coil)

لوپ های هم مرکز بسیار شبیه به لوپ های مونو هستند و تنها تفاوت آن وجود دو سیم پیچ در یک لوپ است. در سیم پیچ های هم مرکز علاوه بر سیم پیچ اصلی یک سیم پیچ دیگر با قطر کوچکتر از سیم پیچ اول پیچیده می شود. اینگونه لوپ ها همانند لوپ های مونو به شکل دایره‌ای هستند و مرکز سیم پیچ آنها دارای فضای خالی است و یا ممکن است در برخی موارد بسته به طراحی قالب لوپ با جسم یا ماده متفاوت پر شود. امروزه برخی از تولید کنندگان فلزیاب اینگونه سیم پیچ‌ها را بصورت شبکه ای می پیچند، در این حالت سیم پیچ مشابه نوع هم مرکز است ولی سیم پیچ به صورت یک شبکه تار عنکبوت در هم تنیده پیچیده می شود.

  1. مزایا: حساسیت بهتر به اجسام کوچکتر و پوشش دهی خوب
  2. معایب: کاهش سطح پایداری دستگاه فلزیاب در حین کاوش، مشکل وزن سیم پیچ و حفظ تعادل در لوپ های سایز بزرگ در هنگام کاوش



لوپ فلزیاب چیست؟ 09014444903
لوپ فلزیاب چیست؟
فروش فلزیاب و طلایاب در نوین فلزیاب 09014444903



سیم پیچ بیضوی (elliptical coil)

لوپ های بیضوی از نظر طراحی همانند سیم پیچ های هم مرکز هستند و تنها تفاوت آن شکل پیچیده شدن سیم پیچ است که به صورت یک بیضی پیچیده می شود. در واقع لوپ های بیضوی همانطورکه از نامشان پیداست برخلاف لوپ های هم مرکز که به شکل دایره هستند، دارای قالب بیضی شکل می باشند.

به طور مثال سیم پیچی با عرض 8 و طول 12 سانتی متر بسازیم، توانسته ایم یک سیم پیچ بیضی شکل درست کنیم. در واقع مزیت سیم پیچ بیضوی نسبت به نوع هم مرکز میزان پوشش دهی بستر مورد نظر و حفظ بهتر تعادل لوپ در زمان کاوش است.

  1. مزایا: حمل و نقل راحت و بهتر، تعادل عالی لوپ در هنگام کاوش و نقطه یابی دقیق‌تر
  2. معایب: پوشش دهی کمتر در عرض لوپ، مناسب نبودن برای ساخت لوپ هایی با سایز بزرگ



سیم پیچ D شکل (double D shaped coil)

لوپ های طرح D از دو سیم پیچ فرستنده و گیرنده تشکیل شده اند که به صورت دو حرف D انگلیسی پشت به پشت هم قرار می گیرند. این نوع سیم پیچ ها به دلیل تقسیم شدن قطر سیم پیچ فرستنده از پوشش دهی کمتری برخوردار هستند و معمولا دستگاه های فلزیابی که با این مدل لوپ کار می کنند دارای عمق کاوش کمتری هستند. اما این لوپ ها کمتر تحت تاثیر کانی های موجود در خاک قرار می گیرند در نتیجه پایداری بیشتر، دقت بالاتر و همچنین قدرت تفکیک دقیق‌تر به دستگاه های فلزیاب می دهند.

  1. مزایا: حساسیت پایین نسبت به ذرات و کانی های موجود در خاک، بالا بودن دقت عملکرد و افزایش دقت و قدرت تفکیک فلزیاب
  2. معایب: پوشش دهی کم و عمق کاوش پایین



لوپ فلزیاب چیست؟ 09014444903
لوپ فلزیاب چیست؟
فروش فلزیاب و طلایاب در نوین فلزیاب 09014444903

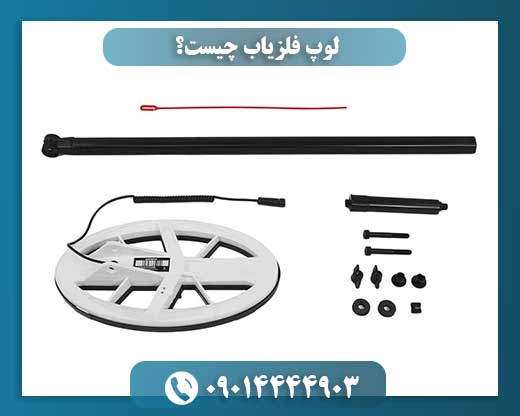

لوپ فلزیاب پالسی

فلزیاب پالسی برای نگه داشتن و حرکت منظم و دقیق لوپ بر روی محل کار نیاز اهرمی دارند. در فلزیاب بوقی که جهت کاوش زمین استفاده می شود. این نیاز جدی تر و با اهمیت تر میشود از این جهت که حمل نقل و کنترل وزن لوپ ها برای کاوش های طولانی مدت حائز اهمیت است.

انواع لوپ فلزیاب عبارتند از:

  • مونو (MONO COIL)
  • هم مرکز(CONCENTRIC COIL)
  • بیضوی (ELLIPTICAL COIL)
  • شکل دی (DOUBLE  D  SHAPED COIL)
